Токоограничивающие реакторы: как индуктивность спасает высоковольтное оборудование от токов короткого замыкания

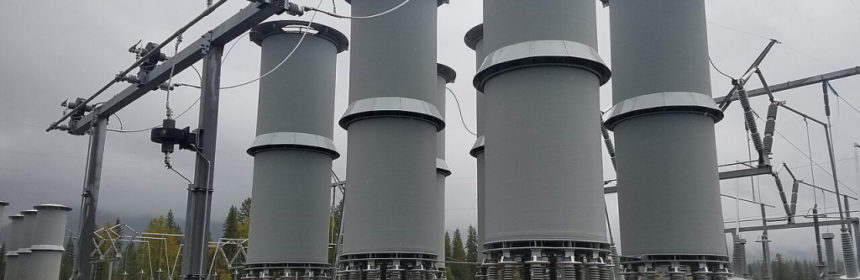

Когда в распределительной сети возникает короткое замыкание, ток за доли секунды возрастает в 10–30 раз выше номинального. При мощности подстанции 10 МВА ток КЗ на шинах 10 кВ может достигать 8–15 кА — значение, которое за десятые доли секунды разрушает шинопроводы, контакты выключателей и трансформаторные вводы. Именно против этого явления производится установка высоковольтного оборудования в классе токоограничивающих реакторов. Реактор — это катушка индуктивности в цепи тока, которая в нормальном режиме почти не влияет на работу сети, а при КЗ ограничивает нарастание тока, давая защитным устройствам время сработать. Физика простая, последствия применения — впечатляющие.

Физика токоограничения: почему индуктивность противостоит импульсному нарастанию тока

Индуктивность сопротивляется изменению тока — это фундаментальное свойство электромагнитной индукции, открытое Фарадеем. При нормальном синусоидальном токе реактивное сопротивление реактора невелико (XL = 2πfL), и потеря напряжения на нём составляет 4–6% — приемлемая плата за защиту. При коротком замыкании ток пытается нарасти практически мгновенно — di/dt стремится к бесконечности. Именно здесь включается ЭДС самоиндукции реактора, которая противодействует нарастанию тока пропорционально скорости его изменения (e = L·di/dt). Результат: ток КЗ нарастает не за микросекунды, а за 40–80 мс — времени достаточно для срабатывания защиты и отключения выключателя.

Механизмы, через которые токоограничивающий реактор защищает оборудование распределительной сети:

• Снижение ударного тока КЗ. Без реактора ударный ток может достигать 2,5·Iкз (амплитудное значение) — реактор снижает это значение в 2–4 раза, уменьшая электродинамические силы в шинопроводах пропорционально квадрату тока.
• Увеличение времени до достижения максимального тока. Постоянная времени цепи τ = L/R возрастает при введении реактора — защита получает дополнительные 40–80 мс для правильного функционирования.
• Снижение термического воздействия на изоляцию кабелей. Интеграл Джоуля (∫I²dt) определяет тепловыделение при КЗ; снижение тока вдвое уменьшает тепловыделение вчетверо — изоляция кабелей и трансформаторных вводов не разрушается.
• Сохранение работоспособности выключателей на шинах. Выключатель с отключающей способностью 20 кА в сети без реактора с Iкз=25 кА не сможет отключить КЗ — реактор переводит ток в допустимый диапазон для имеющегося коммутационного аппарата.
• Локализация аварии в пределах одной секции шин. Реактор, установленный между секциями, предотвращает распространение КЗ на всю систему шин — ущерб от аварии ограничивается одной секцией.

Занимательный факт: первые токоограничивающие реакторы появились в 1910-х годах на крупных электростанциях США — тогда инженеры впервые столкнулись с тем, что рост мощности генерации делает токи КЗ разрушительными для оборудования, рассчитанного на предыдущее поколение сетей. История повторяется: сегодня подключение крупных ветропарков и солнечных станций снова делает токоограничение актуальной задачей.

Типы реакторов и критерии выбора для конкретной сети

«Реактор» — собирательное понятие для нескольких конструктивных исполнений, каждое из которых оптимально для своего сценария применения. Выбор неподходящего типа — это либо избыточные потери напряжения и энергии в нормальном режиме, либо недостаточное ограничение тока при аварии. Правильный выбор требует понимания как электрических параметров сети, так и конструктивных особенностей каждого типа.

Основные типы токоограничивающих реакторов и критерии их выбора:

• • Сухие бетонные реакторы (РБ). Обмотка залита бетоном без магнитопровода — линейная зависимость индуктивности от тока, высокая надёжность; применяются в закрытых распределительных устройствах 6–10 кВ при мощности до 5 МВА на присоединение.
  • Реакторы с масляным охлаждением. Для мощных сетей с токами выше 1000 А — масло обеспечивает интенсивный отвод тепла, что позволяет снизить габариты при сохранении допустимого нагрева.
  • Сверхпроводящие токоограничивающие реакторы (SFLС). В нормальном режиме сопротивление равно нулю — потери отсутствуют; при КЗ сверхпроводник переходит в резистивное состояние и ограничивает ток. Технология дорогая, но перспективная для крупных узловых подстанций.
  • Реакторы с управляемой индуктивностью. Электронное управление позволяет изменять индуктивность в реальном времени — в нормальном режиме малые потери, при КЗ максимальное ограничение; применяются в сетях с нестабильной генерацией.

• Критерий выбора мощности реактора. Расчётное реактивное сопротивление выбирается из условия снижения тока КЗ до уровня отключающей способности имеющихся выключателей с запасом 15–20% — без запаса при следующем расширении сети реактор придётся менять.
